SAS2308 Probleme mit ST10000VN0004-2GS11L ( Seagate IronWolf 10TB ) ?

rakso

Well-Known Member
Themenstarter #1
Hallo, ich habe mit der genannten Konstellaton mächtig probleme. Schließe ich alle 5 Platten an den Controller über die (SC836 Backplane) an, ist die Maschine nicht nutzbar, es fliegen fast alle Platten wieder raus usw.

EDIT: Auch mit den 6TB platten gibt es in den Slots 1-8 probleme. wenn ich alle platten (leider dann nicht beide tanks vollständig) in 9-16 habe, gibt es keine Fehler. 9-16 sind die Board-Anschlüsse. 1-8 der HBA.

Hier asu ausführliche log: https://pastebin.com/NcqqhXCB

Ausschnitte
Code:
(da2:mps0:0:17:0): CAM status: SCSI Status Error
(da2:mps0:0:17:0): SCSI status: Check Condition
(da2:mps0:0:17:0): SCSI sense: NOT READY asc:4,0 (Logical unit not ready, cause not reportable)
(da2:mps0:0:17:0): Error 5, Retries exhausted
(da2:mps0:0:17:0): READ(16). CDB: 88 00 00 00 00 04 8c 3f ff ff 00 00 00 01 00 00

.....
       (probe0:mps0:0:13:0): INQUIRY. CDB: 12 00 00 00 24 00 length 36 SMID 893 terminated ioc 804b loginfo 31170000 scsi 0 state 0 xfer 0
(probe0:mps0:0:13:0): INQUIRY. CDB: 12 00 00 00 24 00
(probe0:mps0:0:13:0): CAM status: CCB request completed with an error
(probe0:mps0:0:13:0): Error 5, Retries exhausted
mps0: mpssas_prepare_remove: Sending reset for target ID 13
mps0: Unfreezing devq for target ID 13
Wenn alle Platten an die Anschlüsse vom Board hängen, auch über die Backplane, kommt kein einziger Fehler.

Hier noch Daten zum System

Code:
nas4free 11.1-RELEASE-p8
device model          ST10000VN0004-2GS11L ( Seagate IronWolf 10TB )
firmware revision     SC60

board: asrock C2750D4I

mps0: <Avago Technologies (LSI) SAS2308> port 0xd000-0xd0ff mem 0xdf740000-0xdf74ffff,0xdf700000-0xdf73ffff irq 16 at device 0.0 on pci1
mps0: Firmware: 20.00.07.00, Driver: 21.02.00.00-fbsd
mps0: IOCCapabilities: 5a85c<ScsiTaskFull,DiagTrace,SnapBuf,EEDP,TransRetry,EventReplay,MSIXIndex,HostDisc>

nas4free: ~# ./sas2ircu 0 display
LSI Corporation SAS2 IR Configuration Utility.
Version 20.00.00.00 (2014.09.18)
Copyright (c) 2008-2014 LSI Corporation. All rights reserved.

Read configuration has been initiated for controller 0
------------------------------------------------------------------------
Controller information
------------------------------------------------------------------------
  Controller type                         : SAS2308_2
  BIOS version                            : 7.37.00.00
  Firmware version                        : 20.00.07.00
  Channel description                     : 1 Serial Attached SCSI
  Initiator ID                            : 0
  Maximum physical devices                : 1023
  Concurrent commands supported           : 10240
  Slot                                    : 17
  Segment                                 : 0
  Bus                                     : 1
  Device                                  : 0
  Function                                : 0
  RAID Support                            : No
------------------------------------------------------------------------
Habt ihr eine Idee, woran das liegen kann? Firmware/Treiber Version?


Viele Grüße
rakso

Zuletzt bearbeitet:

rakso

Well-Known Member
Themenstarter #2
Ergänzung:
Nun hängt "tank" und 3 der 5 10TB Platten über die Backplane an den Board-SATA-Ports. 2x 10TB HDD hängen direkt am HBA an einem Port. Damit funktioniert es bis jetzt ohne einen einzigen Fehler.

Als noch die dritte 10TB HDD am selben 4fach-Kabel-Strang hing, hagelte es Fehler. Erst als diese in den Board-connected-Einschub kam, ging es. d.h. ich werde diesen Anschluss nochmals prüfen, in dem ich dort wieder eine hdd anschließe. Aber erst, wenn alle Datasets umkopiert sind.

Kühlung ist ausreichend, Temp. unter 40°. Am HBA steht noch ein extra Lüfter, also der ist auch "cool".


rakso

Well-Known Member
Themenstarter #4
Vorfreude war zu groß :(

(da1:mps0:0:4:0): READ(6). CDB: 08 00 00 48 e0 00
(da1:mps0:0:4:0): CAM status: SCSI Status Error
(da1:mps0:0:4:0): SCSI status: Check Condition
(da1:mps0:0:4:0): SCSI sense: UNIT ATTENTION asc:29,0 (Power on, reset, or bus device reset occurred)
(da1:mps0:0:4:0): Retrying command (per sense data)
nas4free: ~# camcontrol identify da1
pass1: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
pass1: 600.000MB/s transfers, Command Queueing Enabled


Hat aber wenigstens keine Auswirkungen auf den pool, READ WRITE CKSUM - alles 0. Gestern gab es da hunderte, bei einem sogar 1.4K Werte.


rakso

Well-Known Member
Themenstarter #5

mr44er

Well-Known Member
#6
https://forum.synology.com/enu/viewtopic.php?t=125401&start=45
https://www.synology-forum.de/showthread.html?80246-Seagate-Nas-8TB-ST8000VN0002-1Z/page23

Mach das EPC mal aus. Nur so eine Vermutung, weil gucksdu

Edit1: Bzw. gib mir mal die Ausgabe von 'sdparm -a da0' auf allen Platten. Dann alles was an powersaving/EPC mit seachest (ich kenne seachest nicht!) ausschaltbar ist, ausschalten.
Danach nochmal die Werte von sdparm aufrufen und vergleichen.

Kannsts ja auch erst mal vorsichtig auf nur einer Platte das EPC abschalten und nachschauen.

Edit2: Sehe jetzt erst, dass du nas4free nutzt. Auch davon erstmal alles was mit Kopf parken und spin down zu tun hat, abstellen.

Zuletzt bearbeitet:

Crest

rm -rf /*
Mitarbeiter
#7
Also die Standardempfehluzng ist: Keine SATA Platten an SAS Expander anschließen. Ich befürchte deine Backplane enthält bereits einen SAS Expander in dem Fall wirst du immer solange frickeln und selbst testen müssen bis es halbwegs läuft oder SAS Platten stecken. STP (SATA Tunneling Protocol) und SAS Expander sind eine sehr fragile Kombination. Das wirklich böse daran ist das es meistens solange läuft bis die Platten Fehler melden. Ich hatte z.B. mal einen JBOD in dem bei gewissen Fehlern einer Platte gleich alle 24 Platten am Expander abgeflogen sind und bis zu einem manuellen Rescan mit camcontrol nicht wieder kamen.


rakso

Well-Known Member
Themenstarter #8
das ist ein guter Hniweis.

Derzeit lief seit > 2 Tagen ein Scrub auf den 10TB platten in der Backplane. Kein Fehler mit diesen.
scan: scrub repaired 0 in 56h43m with 0 errors

Die 6TB sind größtenteils direkt angeschlossen. Abgeflogen ist gerade eben aber (die) eine, welche in der Backplane steckt. In den letzten 8 Ports, welche am Board angeschlossen sind.

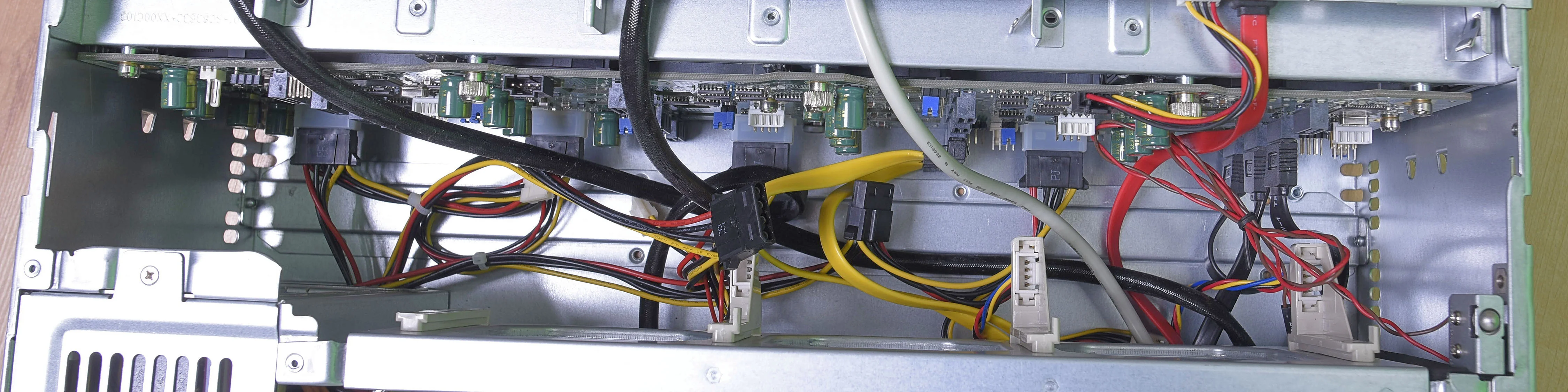

Anbei ein Foto. Kannst du darauf den Typ erkennen, ist das einer der problematischen SAS-Expander?

Was kann man jetzt schon ausschließen?
Backplane scheint mit den 10TB HDDs an den Board-Ports zu funktionieren, oder? (Immerhin wurde ein scrub "überlebt").

Die 6TB haben allerdings auch, bis vor kurzen, 1-2 Jahre über die Backplane am HBA auch ohne Probleme funktioniert..


Code:
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
GEOM_ELI: Device gpt/raid6r2.eli destroyed.
GEOM_ELI: Detached gpt/raid6r2.eli on last close.
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
fuse-freebsd: version 0.4.4, FUSE ABI 7.8
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> s/n WD-WX31D45RXXXX detached
(ada8:ahcich10:0:0:0): Periph destroyed
ada8 at ahcich10 bus 0 scbus11 target 0 lun 0
ada8: <WDC WD6001FFWX-68Z39N0 81.00A81> ACS-3 ATA SATA 3.x device
ada8: Serial Number WD-WX31D45RXXXX
ada8: 300.000MB/s transfers (SATA 2.x, UDMA6, PIO 8192bytes)
ada8: Command Queueing enabled
ada8: 5723166MB (11721045168 512 byte sectors)


Anhänge

Crest

rm -rf /*
Mitarbeiter
#9
Also falls du es noch kannst schick die SATA Platten zurück und ersetze sie durch SAS Platten. Der Aufpreis für SAS ist bei IronWolf und UltraStar fast verschwunden.


rakso

Well-Known Member
Themenstarter #10
Gebrauchte HDDs zurücksenden? mhh könnten aber auch vom Fernabsatzgesetz enthalten sein...
Finde auf die Schnelle nichts mit IronWolf + SAS ..


rakso

Well-Known Member
Themenstarter #11
erkennt jmd diese backplane? Foto s. oben

nas4free: ~# sdparm -a ada0
SCSI INQUIRY command failed on ada0

Anbei mal ein smartctl output.
Was mich daran irritiert:


Hohe Werte:
Raw_Read_Error_Rate
Hardware_ECC_Recovered
Seek_Error_Rate


Null:
Reallocated_Sector_Ct
u.a.

No Errors Logged, No Defects Logged
# 1 Extended offline Completed without error 00%

Was stimmt da nun nicht? An der Platte? Backplane? Kabel? Oder alles i.O.?
Ich habe smart noch nie verstanden :(

Vielleicht kann mir hier jemand bei der Interpretation helfen.

Bei einer weiteren 10TB HDD in diesem RaidZ2 (zum Glück offenbar...) sind diese Werte auch extrem hoch.


Code:
nas4free: ~# smartctl -x /dev/ada0
smartctl 7.0 2018-12-30 r4883 [FreeBSD 11.2-RELEASE-p9 amd64] (local build)
Copyright (C) 2002-18, Bruce Allen, Christian Franke, www.smartmontools.org

=== START OF INFORMATION SECTION ===
Model Family:     Seagate IronWolf
Device Model:     ST10000VN0004-2GS11L
Serial Number:    ZJV###NA
LU WWN Device Id: 5 000c50 0###fac19
Firmware Version: SC60
User Capacity:    10,000,831,348,736 bytes [10.0 TB]
Sector Sizes:     512 bytes logical, 4096 bytes physical
Rotation Rate:    7200 rpm
Form Factor:      3.5 inches
Device is:        In smartctl database [for details use: -P show]
ATA Version is:   ACS-3 T13/2161-D revision 5
SATA Version is:  SATA 3.1, 6.0 Gb/s (current: 6.0 Gb/s)
Local Time is:    Tue Mar 19 17:10:00 2019 CET
SMART support is: Available - device has SMART capability.
SMART support is: Enabled
AAM feature is:   Unavailable
APM feature is:   Unavailable
Rd look-ahead is: Enabled
Write cache is:   Enabled
DSN feature is:   Unavailable
ATA Security is:  Disabled, NOT FROZEN [SEC1]
Wt Cache Reorder: Enabled

=== START OF READ SMART DATA SECTION ===
SMART overall-health self-assessment test result: PASSED

General SMART Values:
Offline data collection status:  (0x82) Offline data collection activity
                                        was completed without error.
                                        Auto Offline Data Collection: Enabled.
Self-test execution status:      (   0) The previous self-test routine completed
                                        without error or no self-test has ever
                                        been run.
Total time to complete Offline
data collection:                (  567) seconds.
Offline data collection
capabilities:                    (0x7b) SMART execute Offline immediate.
                                        Auto Offline data collection on/off support.
                                        Suspend Offline collection upon new
                                        command.
                                        Offline surface scan supported.
                                        Self-test supported.
                                        Conveyance Self-test supported.
                                        Selective Self-test supported.
SMART capabilities:            (0x0003) Saves SMART data before entering
                                        power-saving mode.
                                        Supports SMART auto save timer.
Error logging capability:        (0x01) Error logging supported.
                                        General Purpose Logging supported.
Short self-test routine
recommended polling time:        (   1) minutes.
Extended self-test routine
recommended polling time:        ( 911) minutes.
Conveyance self-test routine
recommended polling time:        (   2) minutes.
SCT capabilities:              (0x50bd) SCT Status supported.
                                        SCT Error Recovery Control supported.
                                        SCT Feature Control supported.
                                        SCT Data Table supported.

SMART Attributes Data Structure revision number: 10
Vendor Specific SMART Attributes with Thresholds:
ID# ATTRIBUTE_NAME          FLAGS    VALUE WORST THRESH FAIL RAW_VALUE
  1 Raw_Read_Error_Rate     POSR--   075   064   044    -    34340356
  3 Spin_Up_Time            PO----   093   087   000    -    0
  4 Start_Stop_Count        -O--CK   100   100   020    -    474
  5 Reallocated_Sector_Ct   PO--CK   100   100   010    -    0
  7 Seek_Error_Rate         POSR--   078   060   045    -    70377356
  9 Power_On_Hours          -O--CK   095   095   000    -    4848
 10 Spin_Retry_Count        PO--C-   100   100   097    -    0
 12 Power_Cycle_Count       -O--CK   100   100   020    -    474
187 Reported_Uncorrect      -O--CK   100   100   000    -    0
188 Command_Timeout         -O--CK   100   100   000    -    0
190 Airflow_Temperature_Cel -O---K   063   044   040    -    37 (Min/Max 34/44)
192 Power-Off_Retract_Count -O--CK   100   100   000    -    644
193 Load_Cycle_Count        -O--CK   100   100   000    -    671
194 Temperature_Celsius     -O---K   037   056   000    -    37 (0 22 0 0 0)
195 Hardware_ECC_Recovered  -O-RC-   018   003   000    -    34340356
197 Current_Pending_Sector  -O--C-   100   100   000    -    0
198 Offline_Uncorrectable   ----C-   100   100   000    -    0
199 UDMA_CRC_Error_Count    -OSRCK   200   200   000    -    0
200 Multi_Zone_Error_Rate   PO---K   100   100   001    -    0
240 Head_Flying_Hours       ------   100   253   000    -    4773 (28 96 0)
241 Total_LBAs_Written      ------   100   253   000    -    26498435882
242 Total_LBAs_Read         ------   100   253   000    -    38723842621
                            ||||||_ K auto-keep
                            |||||__ C event count
                            ||||___ R error rate
                            |||____ S speed/performance
                            ||_____ O updated online
                            |______ P prefailure warning

General Purpose Log Directory Version 1
SMART           Log Directory Version 1 [multi-sector log support]
Address    Access  R/W   Size  Description
0x00       GPL,SL  R/O      1  Log Directory
0x01           SL  R/O      1  Summary SMART error log
0x02           SL  R/O      5  Comprehensive SMART error log
0x03       GPL     R/O      5  Ext. Comprehensive SMART error log
0x04       GPL     R/O    256  Device Statistics log
0x04       SL      R/O      8  Device Statistics log
0x06           SL  R/O      1  SMART self-test log
0x07       GPL     R/O      1  Extended self-test log
0x08       GPL     R/O      2  Power Conditions log
0x09           SL  R/W      1  Selective self-test log
0x0c       GPL     R/O   2048  Pending Defects log
0x10       GPL     R/O      1  NCQ Command Error log
0x11       GPL     R/O      1  SATA Phy Event Counters log
0x13       GPL     R/O      1  SATA NCQ Send and Receive log
0x15       GPL     R/W      1  Rebuild Assist log
0x21       GPL     R/O      1  Write stream error log
0x22       GPL     R/O      1  Read stream error log
0x24       GPL     R/O    768  Current Device Internal Status Data log
0x30       GPL,SL  R/O      9  IDENTIFY DEVICE data log
0x80-0x9f  GPL,SL  R/W     16  Host vendor specific log
0xa1       GPL,SL  VS      24  Device vendor specific log
0xa2       GPL     VS   16320  Device vendor specific log
0xa4       GPL,SL  VS     160  Device vendor specific log
0xa6       GPL     VS     192  Device vendor specific log
0xa8-0xa9  GPL,SL  VS     136  Device vendor specific log
0xab       GPL     VS       1  Device vendor specific log
0xad       GPL     VS      16  Device vendor specific log
0xbe-0xbf  GPL     VS   65535  Device vendor specific log
0xc1       GPL,SL  VS       8  Device vendor specific log
0xc3       GPL,SL  VS      32  Device vendor specific log
0xc9       GPL,SL  VS       8  Device vendor specific log
0xca       GPL,SL  VS      16  Device vendor specific log
0xd1       GPL     VS     336  Device vendor specific log
0xd2       GPL     VS   10000  Device vendor specific log
0xd4       GPL     VS    2048  Device vendor specific log
0xda       GPL,SL  VS       1  Device vendor specific log
0xe0       GPL,SL  R/W      1  SCT Command/Status
0xe1       GPL,SL  R/W      1  SCT Data Transfer

SMART Extended Comprehensive Error Log Version: 1 (5 sectors)
No Errors Logged

SMART Extended Self-test Log Version: 1 (1 sectors)
Num  Test_Description    Status                  Remaining  LifeTime(hours)  LBA_of_first_error
# 1  Extended offline    Completed without error       00%      4836         -
# 2  Extended offline    Interrupted (host reset)      00%      4805         -
# 3  Extended offline    Interrupted (host reset)      00%      4803         -

SMART Selective self-test log data structure revision number 1
 SPAN  MIN_LBA  MAX_LBA  CURRENT_TEST_STATUS
    1        0        0  Not_testing
    2        0        0  Not_testing
    3        0        0  Not_testing
    4        0        0  Not_testing
    5        0        0  Not_testing
Selective self-test flags (0x0):
  After scanning selected spans, do NOT read-scan remainder of disk.
If Selective self-test is pending on power-up, resume after 0 minute delay.

SCT Status Version:                  3
SCT Version (vendor specific):       522 (0x020a)
Device State:                        Active (0)
Current Temperature:                    37 Celsius
Power Cycle Min/Max Temperature:     34/44 Celsius
Lifetime    Min/Max Temperature:     22/56 Celsius
Under/Over Temperature Limit Count:   0/45

SCT Temperature History Version:     2
Temperature Sampling Period:         3 minutes
Temperature Logging Interval:        59 minutes
Min/Max recommended Temperature:     10/25 Celsius
Min/Max Temperature Limit:            0/70 Celsius
Temperature History Size (Index):    128 (96)

Index    Estimated Time   Temperature Celsius
  97    2019-03-14 11:24    33  **************
 ...    ..( 17 skipped).    ..  **************
 115    2019-03-15 05:06    33  **************
 116    2019-03-15 06:05    34  ***************
 ...    ..( 32 skipped).    ..  ***************
  21    2019-03-16 14:32    34  ***************
  22    2019-03-16 15:31    33  **************
 ...    ..(  9 skipped).    ..  **************
  32    2019-03-17 01:21    33  **************
  33    2019-03-17 02:20     ?  -
  34    2019-03-17 03:19    34  ***************
 ...    ..(  6 skipped).    ..  ***************
  41    2019-03-17 10:12    34  ***************
  42    2019-03-17 11:11    35  ****************
  43    2019-03-17 12:10    35  ****************
  44    2019-03-17 13:09     ?  -
  45    2019-03-17 14:08    39  ********************
  46    2019-03-17 15:07     ?  -
  47    2019-03-17 16:06    41  **********************
  48    2019-03-17 17:05    40  *********************
  49    2019-03-17 18:04     ?  -
  50    2019-03-17 19:03    40  *********************
  51    2019-03-17 20:02     ?  -
  52    2019-03-17 21:01    40  *********************
  53    2019-03-17 22:00    39  ********************
 ...    ..( 15 skipped).    ..  ********************
  69    2019-03-18 13:44    39  ********************
  70    2019-03-18 14:43    42  ***********************
  71    2019-03-18 15:42    44  *************************
 ...    ..(  2 skipped).    ..  *************************
  74    2019-03-18 18:39    44  *************************
  75    2019-03-18 19:38    43  ************************
  76    2019-03-18 20:37    43  ************************
  77    2019-03-18 21:36    43  ************************
  78    2019-03-18 22:35    41  **********************
 ...    ..(  4 skipped).    ..  **********************
  83    2019-03-19 03:30    41  **********************
  84    2019-03-19 04:29    40  *********************
  85    2019-03-19 05:28    34  ***************
 ...    ..(  6 skipped).    ..  ***************
  92    2019-03-19 12:21    34  ***************
  93    2019-03-19 13:20    35  ****************
  94    2019-03-19 14:19    35  ****************
  95    2019-03-19 15:18    34  ***************
  96    2019-03-19 16:17    36  *****************

SCT Error Recovery Control:
           Read:     70 (7.0 seconds)
          Write:     70 (7.0 seconds)

Device Statistics (GP Log 0x04)
Page  Offset Size        Value Flags Description
0x01  =====  =               =  ===  == General Statistics (rev 1) ==
0x01  0x008  4             474  ---  Lifetime Power-On Resets
0x01  0x010  4            4848  ---  Power-on Hours
0x01  0x018  6     26451614874  ---  Logical Sectors Written
0x01  0x020  6       163361313  ---  Number of Write Commands
0x01  0x028  6     38718893268  ---  Logical Sectors Read
0x01  0x030  6       280548761  ---  Number of Read Commands
0x01  0x038  6               -  ---  Date and Time TimeStamp
0x03  =====  =               =  ===  == Rotating Media Statistics (rev 1) ==
0x03  0x008  4      4113482945  N--  Spindle Motor Power-on Hours
0x03  0x010  4      4113482928  N--  Head Flying Hours
0x03  0x018  4             671  ---  Head Load Events
0x03  0x020  4               0  ---  Number of Reallocated Logical Sectors
0x03  0x028  4               0  ---  Read Recovery Attempts
0x03  0x030  4               0  ---  Number of Mechanical Start Failures
0x03  0x038  4               0  ---  Number of Realloc. Candidate Logical Sectors
0x03  0x040  4             644  ---  Number of High Priority Unload Events
0x04  =====  =               =  ===  == General Errors Statistics (rev 1) ==
0x04  0x008  4               0  ---  Number of Reported Uncorrectable Errors
0x04  0x010  4               0  ---  Resets Between Cmd Acceptance and Completion
0x05  =====  =               =  ===  == Temperature Statistics (rev 1) ==
0x05  0x008  1              37  ---  Current Temperature
0x05  0x010  1              38  ---  Average Short Term Temperature
0x05  0x018  1              31  ---  Average Long Term Temperature
0x05  0x020  1              56  ---  Highest Temperature
0x05  0x028  1               0  ---  Lowest Temperature
0x05  0x030  1              46  ---  Highest Average Short Term Temperature
0x05  0x038  1              28  ---  Lowest Average Short Term Temperature
0x05  0x040  1              34  ---  Highest Average Long Term Temperature
0x05  0x048  1              31  ---  Lowest Average Long Term Temperature
0x05  0x050  4               0  ---  Time in Over-Temperature
0x05  0x058  1              70  ---  Specified Maximum Operating Temperature
0x05  0x060  4               0  ---  Time in Under-Temperature
0x05  0x068  1               0  ---  Specified Minimum Operating Temperature
0x06  =====  =               =  ===  == Transport Statistics (rev 1) ==
0x06  0x008  4              73  ---  Number of Hardware Resets
0x06  0x010  4               1  ---  Number of ASR Events
0x06  0x018  4               0  ---  Number of Interface CRC Errors
0xff  =====  =               =  ===  == Vendor Specific Statistics (rev 1) ==
0xff  0x008  7               0  ---  Vendor Specific
0xff  0x018  7               0  ---  Vendor Specific
                                |||_ C monitored condition met
                                ||__ D supports DSN
                                |___ N normalized value

Pending Defects log (GP Log 0x0c)
No Defects Logged

SATA Phy Event Counters (GP Log 0x11)
ID      Size     Value  Description
0x000a  2            1  Device-to-host register FISes sent due to a COMRESET
0x0001  2            0  Command failed due to ICRC error
0x0003  2            0  R_ERR response for device-to-host data FIS
0x0004  2            0  R_ERR response for host-to-device data FIS
0x0006  2            0  R_ERR response for device-to-host non-data FIS
0x0007  2            0  R_ERR response for host-to-device non-data FIS


Yamagi

Possessed With Psi Powers
Mitarbeiter
#12
Alles in Ordnung. 'Raw Error Rate' ist die Fehlerrate direkt hinter dem Lesekopf. Da 'Hardware ECC recovered' gleich hoch ist, konnte er alle Fehler korrigiernen. 'Seek Error Rate' gibt an, wie oft der Lesekopf die gewünschte Spur nicht getroffen hat. Beides bewegt sich bei dir im völlig normalen Rahmen.

Was viele Nutzer verwirrt ist, dass Western Digital generell und Seagate sowie Toshiba bei vielen Consumer-Modellen die beiden Werte nicht rausgeben. Man sieht dann eine glücklich machendes, aber vorne und hinten nicht der Wahrheit entsprechende 0.


rakso

Well-Known Member
Themenstarter #13
Hi! danke Dir für Deine Info.

gut, dass die Platten OK sind, schlecht, dass immernoch unklar ist, wo die Fehler herkommen.

Was sollte ich wie prüfen?
Hast du das Foto der SC836 Backplane angeschaut..?


Controller type : SAS2308_2
BIOS version : 7.37.00.00
Firmware version : 20.00.07.00

mps0: <Avago Technologies (LSI) SAS2308> port 0xd000-0xd0ff mem 0xdf740000-0xdf74ffff,0xdf700000-0xdf73ffff irq 16 at device 0.0 on pci1
mps0: Firmware: 20.00.07.00, Driver: 21.02.00.00-fbsd
mps0: IOCCapabilities: 5a85c<ScsiTaskFull,DiagTrace,SnapBuf,EEDP,TransRetry,EventReplay,MSIXIndex,HostDisc>

Grüße!


Yamagi

Possessed With Psi Powers
Mitarbeiter
#14
Das ist eine Supermicro-Standard-Backplane für Punkt zu Punkt Verbindungen. Eine für 3HE Gehäuse, oder? Die sind eigentlich recht unproblematisch, weil man kaum was falsch machen kann:
  • Man muss sicher stellen, dass das Netzteil die Platten auch zuverlässig mit Spannung versorgen kann. Wenn das Netzteil mehrere Schienen hat - die meisten aber nicht alle Supermicro-Netzteile haben mindestens 2 Schienen - sollte man die Stromanschlüsse gleichmäßig auf die Schienen verteilen. Wenn man die Backplane nicht voll belegt das beachten, also so stecken, dass die belegten Slots sich über die Schienen verteilen.
  • Alle mir bekannten Supermicro-Backplanes sind darauf ausgelegt, dass nebeneinander liegende Slots durch den gleichen Controller-Channel versorgt werden. Also von vorne gesehen links das Controllkabel für die LEDs, dann die auf der gleichen Ebene liegenden SAS-Anschlüsse an den gleichen Kanal. Und das in der richtigen Reihenfolge. Aber wenn man das falsch macht, blinkt es nur an der falschen Stelle, gefährliche Auswirkungen hat das nicht.
Der Klassiker bei unerklärlichen Problemen sind meistens schlechte oder falsche Kabel. Man will immer original Supermicro-Kabel, auch wenn die etwas teurer sind. Die gibt es in diversen Ausführungen, also unterschiedliche Längen und für alle erdenklichen Anschlüsse auf Controllerseite. Und die Kabel sollten vernünftig verlegt, das heißt vor allem nicht geknickt sein. Diese Kabelbäume sind recht starr und knickt man sie zu sehr handelt man sich schon mal Refklektionen, einen Kabelbruch oder anderen Spaß ein.

Und beim Controller immer auf die aktuelle Formware achten. 20.00.07.00 ist so von der Dimension her aber schon sehr aktuell.
